SHZ型立式五抽头循环水真空泵使用说明

一、功能与用途

本产品是以循环水作为工作流体，利用射流产生负压原理而设计的一种新型多用真空泵。为化工实验室提供真空条件，并能向反应装置提供循环冷却水。

广泛用于蒸发、蒸馏、过滤、减压、升华等作业，是大专院校、医药化工、食品加工等领域实验室的理想设备。

二、产品特点

1、节水效果明显。由于采用水循环作业，加入水箱内的水可循环反复使用，克服了那种用直接冲放自来水方法获取真空时的大量浪费水的现象。经实测，以一个工作日连续作业计算，在达到同样真空度的条件下，使用本产品可节水8吨以上，而且，一次加水，可长期使用，这在水资源缺乏或水压不足的实验室尤其适用。

2、多功能综合使用。本机与自来水源连接，通过适时补充注入水源，可以在长时间连续作业情况下，保持循环水湿度不变，既可确保真空度下降，又能实现循环冷却水的供应。

3、造型新颖，使用方便。本机泵头直接浸入水中，不设引水壶，容水量大，下装设四个脚轮，移动方便，便于操作，便于加水检修。

4、本机安装分水器设了五个抽气嘴，可单独或并连抽气作业，装一个真空表，可以方便地观察真空度。抽气通路上装有止回阀，可防止抽真空作业停机时循环水回流到被抽真空的设备中去。

5、耐腐蚀、无污染。本机水泵部件采用不锈钢，水箱为聚氯塑料材质，不受酸碱等腐蚀物的影响，同时也无油污等污染实验室。

6、本机工作稳定可靠，噪音低。

三、技术指标

立式五抽头循环水真空泵技术参数：

四、使用方法（请参照附图了解设备外观）

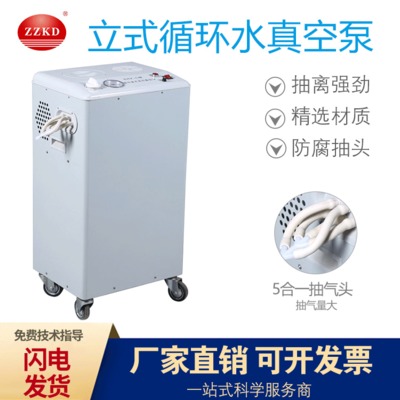

立式循环水真空泵

1、准备工作。首次使用时，打开水箱上盖注入清洁的凉水（亦可经由放水软管加水），

当水面即将升至水箱后面的水位高度时停止加水，重复开机可不再加水，使用一段时间后，可续水，保证水位。加水时必须打开循环开关，以防泵头内有气，水加满后，关好循环水开关。

2、抽真空作业。将需要抽真空的设备的抽气套管紧密套接于本抽气嘴上，检查循环水开关应关闭，连接电源，接通电源开关，即可开始抽真空作业，通过与抽气嘴对应的真空表可观察真空度。

3、当本机需长时间连续作业时，水箱内的水温将会升高，水质污染变差，影响真空度，此时，可放掉污水，更换成清洁凉水，保持水箱内使水温下降，使主机（水泵）在清洁水中工作，保持真空度稳定。

4、当需要为应装置提供冷却循环水时，在前面第3条的操作的基础上，将需要冷却装置的进水、出水管分别接到本机侧部的循环水出水嘴、进水嘴上，开通循环水开关，即可实现循环冷却水供应。
